Plastové hranaté jímky a nádrže na vodu a fekálie k obetonování

Podzemní nádrž k obetonování ( s následným statickým zatížením):

Nádrž je vyrobena a svařena z polypropylenu. Ve stropě nádrže je vstupní otvor o průměru 600 mm a výškou 200 mm z plastovým poklopem, které slouží jako transportní. V případě instalace nádrže v místě, kde není vyloučen předvídatelný přístup osob na strop nádrže (pochůzné plochy), musí být strop nádrže opatřen poklopy odpovídající ČSN-EN 124 třídy odpovídající zatížení.

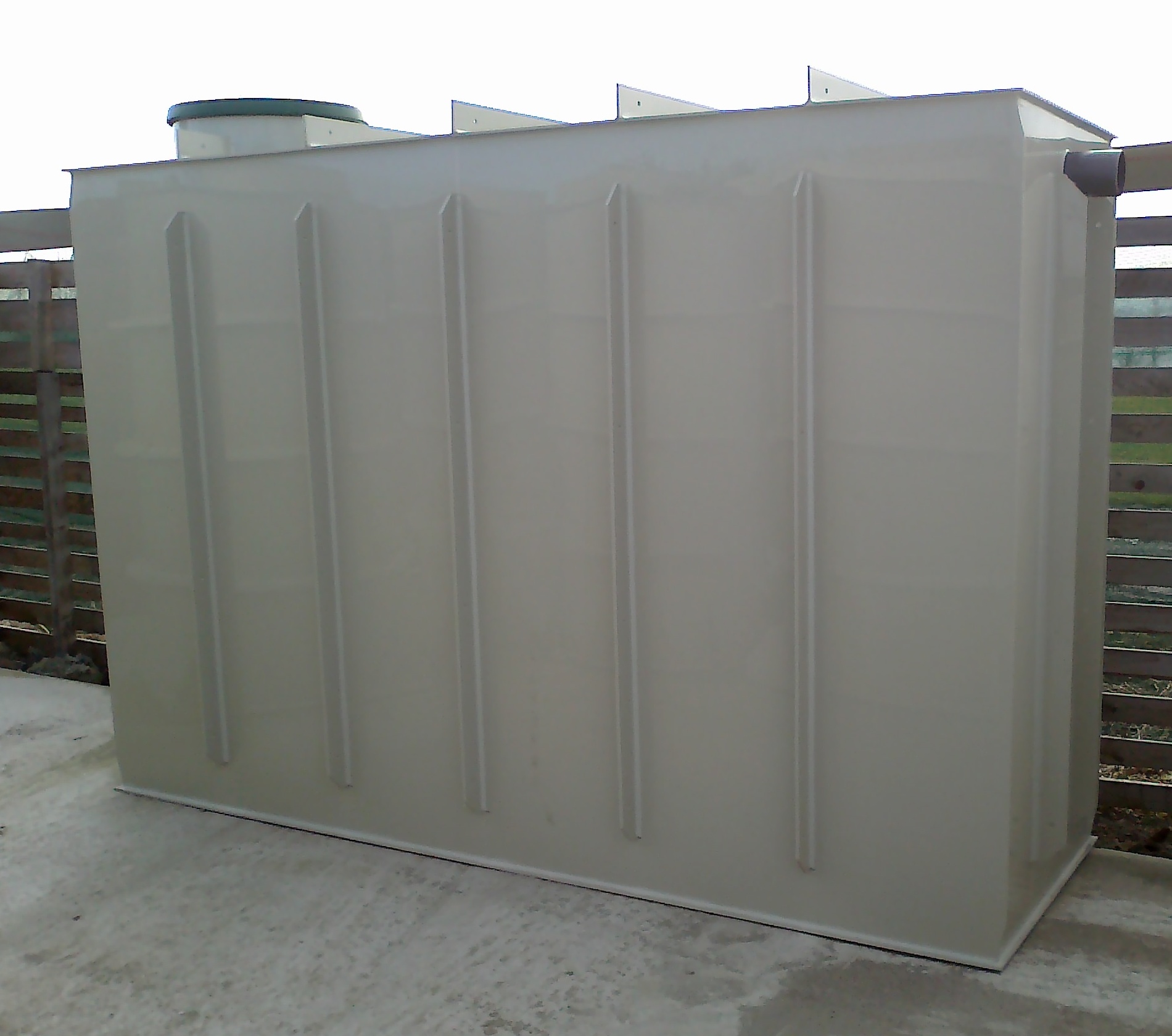

Jímka v provedení pod úroveň terénu je opatřena po obvodu a na stropě svislými výztuhami (šířka cca 80 mm), kterými se protahuje armovací drát. tl. 8 mm ( pro navázání plastu do betonu). To znamená, že u každé nádrže je myšlen čistý rozměr těla nádrže a je potřeba na každou stranu přičíst cca 80 mm. Nádrž je vyrobena včetně stropu a lze ji doplnit přepážkami, apod. ( není standardem !!!!)

Následné statické zajištění u těchto nádrží znamená, celkové obetonování ze všech stran včetně stropu, na které musí být vypracována projektová dokumentace odborně způsobilou oprávněnou osobou k těmto úkonům.

OSAZENÍ

Po zhotovení stavební jámy cca 0,5 m širší a delší než je rozměr jímky se vybetonuje základová deska o síle 100-200mm včetně armovacích sítí, povrch betonu musí být uhlazen.

U jímky s následným statickým zajištěním postupuje podobně, jen zásyp provádíme sušší betonovou směsí o síle 150-250 mm. Místo napouštění vodou je možné také provést rozepření stěn (pro vyrovnání vnějších a vnitřních tlaků na stěny nádrže, platí zejména pro vodoměrné a kanalizační šachty).

U nesamonosného provedení je dále nutné před uložením do stavební jámy a betonáží protáhnout svislými a vodorovnými výztuhami protáhnout armovací drát tl.8mm. Při obetonování stropu je nutné podepřít strop, aby nedošlo k prohnutí a deformaci dovnitř nádrže. Při betonáži stropu je potřeba použít armovací drát nebo případně armovací sítě.

V případě výskytu spodní vody je stavební připravenost nutno řešit s oprávněnou osobou.

Nabízíme poklopy také k pojezdu viz POKLOPY

Rozměry (š x d) mm Výška ( mm) Objem (m3 ) Hmotnost : kg Cena bez DPH kč Cena s DPH 21% kč
1000 x 1000 1000 1 45 10 900,- 13 189,-
1000 x 2000 1000 2 100 12 500,- 15 125,-
1000 x 2000 1500 3 120 14 500,- 17 545,-
2000 x 2000 1000 4 160 16 500,- 19 965,-
1500 x 2000 1500 4,5 170 17 200,- 20 812,-
1000 x 3000 2000 6 200 22 900,- 27 709,-
1000 x 4000 2000 8 250 26 900,- 32 549,-
2000 x 2000 2000 8 250 26 900,- 32 549,-
1500 x 4000 1500 9 260 28 500,- 34 485,-
1000 x 5000 2000 10 300 30 900,- 37 389,-
2000 x 3000 2000 12 285 33 900,- 41 019,-
2000 x 3500 2000 14 350 36 500,- 44 165,-
2000 x 4000 2000 16 355 39 900,- 48 279,-
2000 x 4500 2000 18 390 45 900,-    5 539,-
2000 x 5000 2000 20 420 49 900,- 60 379,-
2000 x 6000 2000 24 480 55 900,- 67 639,-

Tloušťka plastu 8 – 10 mm.

Stavební připravenost k jímkám a šachtám ZDE

Leták pro jímky ZDE
